陶瓷的加工硬度：AL203主要有α、β、γ三种结晶形态，其中α-AL203结晶形态中较稳定，1300℃时I3和γ结晶几乎完全转变为α结晶。在α-AL203结晶形态中铝离子与氧离子形成的原子键多为共价键、离子键或是它们的混合键，因此原子间的结合能很高且具有很强的方向性，其具体表现为材料脆性大、塑性变形小、易产生裂纹；其硬度相当于碳化物硬质合金的硬度，比钢高好几倍，通常高纯度氧化铝陶瓷密度可达3980（Kg-m4），抗拉强度达260（MPa)，弹性模量在350-400（GPa）之间，抗压强度为2930（MPa），特别是其硬度可达99HRA。99氧化铝陶瓷强度、硬度有所降低，根据我们对实验样件的测定，其常温下硬度也达到70HRA。

氧化铝陶瓷的加工脆性：通常情况下氧化铝陶瓷的显微组织为等轴晶粒，是由离子键或共价键所组成的多晶结构，因此断裂韧性较低，在外部载荷的作用下，应力就会使陶瓷表面产生细微的裂纹，而裂纹则会快速扩展而出现脆性断裂，因此在氧化铝陶瓷切削过程中，经常会出现崩豁现象，即在陶瓷表面出现崩裂的小豁口。出现崩豁现象的原因是：

（1）材料被切除部分和已加工表面分离是通过拉伸破坏引起，这不是正常切削的结果。

（2）崩碎切削变形带来的龟裂一般是顺着工件表面一直往下开裂的，此时，由于切削拉应力将切削和相粘结的工件基体一起剥落而形成崩豁现象。需注意的是拉应力越大，造成的崩豁现象就越严重，可能会导致整个工件的浪费。

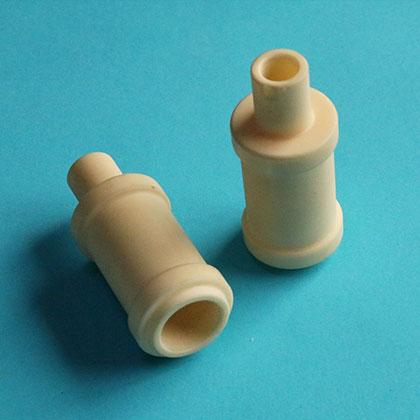

氧化铝陶瓷管是工业Al2O3是由铝矾土（Al2O3▪3H2O）和硬水铝石制备的，对于纯度要求高的Al2O3，一般用化学方法制备。成型方式主要有挤压，等静压，注浆，干压，注塑后高温煅烧而成，但是区别于一般的陶瓷管。

精密陶瓷加工常见的后续加工处理方式主要有表面施釉、机械加工及表面金属化。

施釉：(1)提高瓷件的机械强度与耐热冲击性能；(2)防止工件表面的低压放电；(3)使瓷件的防潮功能提高。

机械加工：可以使陶瓷制品适应尺寸公差的要求，也可以改善陶瓷制品表面的光洁度或去除表面的缺陷。方法有磨削、激光和声波加工等。
